Anyagminőség
Saválló acél
A vezérlőszekrény, kapcsolódoboz, mobil keret és termékérintkező elemek saválló acélból. A FLEXIMP szivattyú gumirotora élelmiszeripari gumi.
UNIFLUX TIROL – Univerzális mérőadagoló
Félautomata univerzális mérőadagoló induktív átfolyásméréssel, 2%-os pontossággal, 300–1400 l/óra teljesítménnyel. Poharakba, üvegekbe, vödrökbe és bag-in-box zsákokba egyaránt tölt — folyékony és pasztózus élelmiszeripari termékekhez.
Áttekintés
Az UNIFLUX TIROL a Zootechnika univerzális mérőadagolója – induktív átfolyásméréssel 2%-os pontossággal, 300–1400 l/óra teljesítménnyel. Mobil, kétkerekes kivitel: poharakba, üvegekbe, vödrökbe és bag-in-box zsákokba egyaránt tölt homogén híg vagy pépes élelmiszereket. Saválló acél kivitel, beépített FLEXIMP termékszivattyúval és PLC-vezérléssel.
Működési elv
Az elektromágneses térerő mérése (induktív mérőegység) révén az adagolás 2%-os pontossággal történik. Az induktív mérés szükségessé teszi az adagolt termék valamilyen szintű elektromos vezetőképességét – ezt az olajok kivételével az összes élelmiszer biztosítja.
A FLEXIMP termékszivattyú gumirotorja kíméletesen továbbítja a folyékony vagy viszkózus, de szivattyúzható termékeket. A berendezés két pneumatikus töltőszeleppel ellátott adagolófejjel rendelkezik – kisebb gyümölcsdarabos joghurttermékek is adagolhatók. A vezérlőszekrénnyel egybeépített rácsasztalon akár 2 db 10 literes vödör is elfér.
Gyors adatlap
- Adagolási teljesítmény: 300–1400 l/óra
- Pontosság: ±2% (induktív átfolyásmérés)
- Tölthető edényméretek: 200 ml – 100 liter
- Csomagolóanyag: üveg, flakon, pohár, vödör, bag-in-box zsák
- Töltőszelepek: 2 db pneumatikus, gyümölcsdarabos termékhez is
- Kivitel: mobil, kétkerekes
- Méretek: 600 × 400 × 1000 mm, 50 kg
- Elektromos: 0,75 kW
- Sűrített levegő: 6 bar
Főbb jellemzők
- Induktív átfolyásmérés 2%-os pontossággal – nagy keresztmetszetű érzékelő gyümölcstartalom-adagoláshoz
- FLEXIMP termékszivattyú – kíméletes továbbítás híg és viszkózus termékekhez
- Univerzális csomagolóanyag: pohár, üveg, flakon, vödör, bag-in-box
- Mobil, kétkerekes kivitel – könnyen mozgatható az üzemen belül
- Saválló acél kivitel – vezérlőszekrény, kapcsolódoboz, mobil keret
- Programozható PLC-vezérlés – 2-soros alfanumerikus kijelző + billentyűzet
- 3 gyors-választó gomb az előre beprogramozott mennyiségek kitöltéséhez
- Nagy sebességű termékszivattyú: 10 liter kevesebb mint 1 perc alatt
- Fokozatmentesen szabályozható szivattyú-sebesség
Technológiai felépítés
- FLEXIMP adagolószivattyú (gumirotoros, kíméletes továbbítás)
- Saválló acél vezérlőszekrény, mobil keretre szerelve
- Programozható PLC, 2-soros alfanumerikus kijelzővel és billentyűzettel
- Start-Stop vezérlés + 3 gyors-választó programgomb
- Nagy keresztmetszetű induktív áramlásérzékelő
- 2 db pneumatikus saválló acél töltőszelep
- Állítható palack- / töltőedény-tartó
- Saválló acél rácsasztal (2 db 10 L vödör elfér)
- Kétkerekes mobilitás
Alkalmazási terület
Az UNIFLUX TIROL homogén híg vagy pépes élelmiszerek kíméletes adagolására fejlesztett: ivótej, kávé, ivóvíz, gyümölcslé, tea, joghurt, tojáslé, gyümölcsdarabos joghurt. Az induktív mérés alkalmas minden elektromos vezetőképességű élelmiszerhez – kivéve olajok. Tipikus felhasználói: kistermelői tejüzem, kézműves tejmanufaktúra, kisszériás joghurtgyártó, gyümölcslé-feldolgozó, tojáslé-feldolgozó.
Opciók és tartozékok
- Több töltőszelep: alapfelszereltség 2 db, opciósan további bővítés
- SIMULTAN család: 4-, 9-fejes rekesztöltő változat (UNIFLUX SIMULTAN 4 / 9)
- CASCADE 20: 20 elektroszeleppel kaszkád elven működő változat
- Bővítés UNIFLEX-re: szivattyú-fordulatarányos adagolás (induktív mérés helyett)
- UNIFLUX COUNTER: önálló induktív átfolyásmérő számlálóval
- További opciók és felárak: egyedi ajánlatban – részletek folyamatban
Rövid adatok megadásával személyre szabott ajánlatot készítünk az Ön értékesítési környezetére.
Áttekintés
Az UNIFLUX TIROL a Zootechnika univerzális mérőadagolója – induktív átfolyásméréssel 2%-os pontossággal, 300–1400 l/óra teljesítménnyel. Mobil, kétkerekes kivitel: poharakba, üvegekbe, vödrökbe és bag-in-box zsákokba egyaránt tölt homogén híg vagy pépes élelmiszereket. Saválló acél kivitel, beépített FLEXIMP termékszivattyúval és PLC-vezérléssel.
Működési elv
Az elektromágneses térerő mérése (induktív mérőegység) révén az adagolás 2%-os pontossággal történik. Az induktív mérés szükségessé teszi az adagolt termék valamilyen szintű elektromos vezetőképességét – ezt az olajok kivételével az összes élelmiszer biztosítja.
A FLEXIMP termékszivattyú gumirotorja kíméletesen továbbítja a folyékony vagy viszkózus, de szivattyúzható termékeket. A berendezés két pneumatikus töltőszeleppel ellátott adagolófejjel rendelkezik – kisebb gyümölcsdarabos joghurttermékek is adagolhatók. A vezérlőszekrénnyel egybeépített rácsasztalon akár 2 db 10 literes vödör is elfér.
Gyors adatlap
- Adagolási teljesítmény: 300–1400 l/óra
- Pontosság: ±2% (induktív átfolyásmérés)
- Tölthető edényméretek: 200 ml – 100 liter
- Csomagolóanyag: üveg, flakon, pohár, vödör, bag-in-box zsák
- Töltőszelepek: 2 db pneumatikus, gyümölcsdarabos termékhez is
- Kivitel: mobil, kétkerekes
- Méretek: 600 × 400 × 1000 mm, 50 kg
- Elektromos: 0,75 kW
- Sűrített levegő: 6 bar
Főbb jellemzők
- Induktív átfolyásmérés 2%-os pontossággal – nagy keresztmetszetű érzékelő gyümölcstartalom-adagoláshoz
- FLEXIMP termékszivattyú – kíméletes továbbítás híg és viszkózus termékekhez
- Univerzális csomagolóanyag: pohár, üveg, flakon, vödör, bag-in-box
- Mobil, kétkerekes kivitel – könnyen mozgatható az üzemen belül
- Saválló acél kivitel – vezérlőszekrény, kapcsolódoboz, mobil keret
- Programozható PLC-vezérlés – 2-soros alfanumerikus kijelző + billentyűzet
- 3 gyors-választó gomb az előre beprogramozott mennyiségek kitöltéséhez
- Nagy sebességű termékszivattyú: 10 liter kevesebb mint 1 perc alatt
- Fokozatmentesen szabályozható szivattyú-sebesség
Technológiai felépítés
- FLEXIMP adagolószivattyú (gumirotoros, kíméletes továbbítás)
- Saválló acél vezérlőszekrény, mobil keretre szerelve
- Programozható PLC, 2-soros alfanumerikus kijelzővel és billentyűzettel
- Start-Stop vezérlés + 3 gyors-választó programgomb
- Nagy keresztmetszetű induktív áramlásérzékelő
- 2 db pneumatikus saválló acél töltőszelep
- Állítható palack- / töltőedény-tartó
- Saválló acél rácsasztal (2 db 10 L vödör elfér)
- Kétkerekes mobilitás
Alkalmazási terület
Az UNIFLUX TIROL homogén híg vagy pépes élelmiszerek kíméletes adagolására fejlesztett: ivótej, kávé, ivóvíz, gyümölcslé, tea, joghurt, tojáslé, gyümölcsdarabos joghurt. Az induktív mérés alkalmas minden elektromos vezetőképességű élelmiszerhez – kivéve olajok. Tipikus felhasználói: kistermelői tejüzem, kézműves tejmanufaktúra, kisszériás joghurtgyártó, gyümölcslé-feldolgozó, tojáslé-feldolgozó.
Opciók és tartozékok
- Több töltőszelep: alapfelszereltség 2 db, opciósan további bővítés
- SIMULTAN család: 4-, 9-fejes rekesztöltő változat (UNIFLUX SIMULTAN 4 / 9)
- CASCADE 20: 20 elektroszeleppel kaszkád elven működő változat
- Bővítés UNIFLEX-re: szivattyú-fordulatarányos adagolás (induktív mérés helyett)
- UNIFLUX COUNTER: önálló induktív átfolyásmérő számlálóval
- További opciók és felárak: egyedi ajánlatban – részletek folyamatban
Vezérlés és felhasználói felület
PLC, 2-soros alfanumerikus kijelzővel
Programozható PLC-vezérlés. 2-soros alfanumerikus kijelző + billentyűzet. Start-Stop + 3 gyors-választó programgomb. A program lefutásától függetlenül bármikor leállítható.
Tisztítás és karbantartás
CIP-kompatibilis kivitel
A FLEXIMP szivattyú és a pneumatikus töltőszelepek tisztíthatók CIP rendszerrel. A nagy keresztmetszetű induktív érzékelő nem ragad meg gyümölcsrostot.
Modellek és kivitelek
UNIFLUX TIROL alap, családtagok SIMULTAN / CASCADE
A UNIFLUX-család tagjai: TIROL (alap mérőadagoló), SIMULTAN 4 / 9 (4-fejes / 9-fejes rekesztöltő), CASCADE 20 (kaszkád 20 elektroszeleppel), Adagolópisztolyos kivitel.
Telepítési követelmények
230 V / 0,75 kW + 6 bar préslevegő
Egyfázisú elektromos: 230 V / 50 Hz, 0,75 kW. Sűrített levegő: 6 bar. Mobil, kétkerekes – könnyen mozgatható helyiségen belül.
Tanúsítások és megfelelőség
CE jelölés, élelmiszeripari megfelelőség
CE-jelölés a 2006/42/EK Gépek irányelve szerint. Élelmiszerrel érintkező anyagok megfelelősége.
Letölthető dokumentumok és média
Prospektus, gépkönyv – hamarosan
A UNIFLUX TIROL prospektusa, gépkönyve és termékvideója kézi feltöltésre vár. Részletek folyamatban.
Csomagolóanyag-kompatibilitás
Pohár, üveg, flakon, vödör, bag-in-box

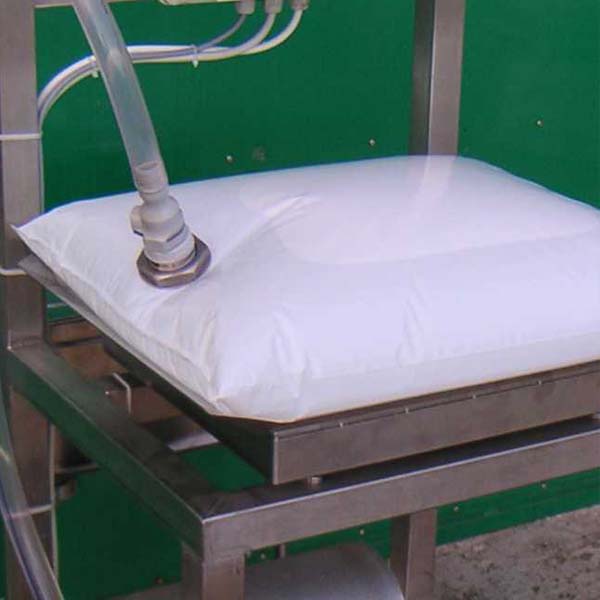

Tölthető edényméretek: 200 ml – 100 liter. Csomagolás-típus: üveg, flakon, pohár (kézi befogadással), vödör (2 db 10 L elfér a rácsasztalon), bag-in-box zsák. Állítható palack-/töltőedény-tartó.
Adagoló rendszer
Induktív átfolyásmérős, ±2% pontosság
Elektromágneses térerő mérése (induktív mérőegység) 2%-os pontossággal. A mérés elektromos vezetőképességet igényel – olajok kivételével az összes élelmiszer alkalmas. FLEXIMP szivattyú gumirotorral. 2 db pneumatikus töltőszelep (alap), gyümölcsdarabos termékhez is.
