Anyagminőség
Saválló acél
A gépállványszerkezet, fogadótartály, töltőfejek és termékérintkező elemek saválló acélból. Élelmiszeripari minőség.
UNIFLUX SIMULTAN 4 – Rekesztöltő, 4 töltőfejjel
Négyfejes induktív méréssel működő rekesztöltő berendezés közvetlen értékesítők és kisüzemek számára, kb. 1000 l/óra teljesítménnyel. Üvegek és flakonok (0,25–1,5 l) rekeszben történő töltésére — tejtermékek, gyümölcslevek, sör és egyéb italok.
Áttekintés
Az UNIFLUX SIMULTAN 4 a Zootechnika négyfejes rekesztöltője a kistermelői és közvetlen értékesítéssel foglalkozó üzemek számára. Induktív átfolyásméréssel működik, kb. 1000 l/óra teljesítménnyel. A UNIFLUX TIROL alap-egység 4-fejes változata: szint-vezérelt fogadótartállyal, átfolyásérzékelőkkel, PLC programvezérléssel, pozíció-vezérelt rekesztovábbító szalaggal.
Működési elv
A 4 töltőfejjel a rekeszben elhelyezkedő 4 üveg vagy flakon egyidejűleg töltődik. A rekeszmozgató szalag a következő rekeszt automatikusan a töltőállomáshoz továbbítja, ezalatt a már megtöltött rekesz a fedelező szakaszra kerül. A rekeszek a szokásos 0,25 / 0,5 / 1 / 1,5 literes üvegekkel vagy flakonokkal töltődnek.
A berendezés szint-vezérelt fogadótartállyal rendelkezik, ami biztosítja a folyamatos termékellátást. Az induktív átfolyásmérők minden töltőfejen biztosítják a pontos adagolást.
Gyors adatlap
- Töltőfejek száma: 4
- Teljesítmény: ~1000 l/óra (habzó tejtermékkel)
- Üvegméretek: 0,25 / 0,5 / 1 / 1,5 liter
- Rekesz-formátumok: 3×4, 4×6, 4×5, 3×3 (megrendeléskor pontosítandó)
- Rekesztovábbító szalag: 2 m hosszú, pozíció-vezérelt
- Fedélfelrakás: manuális vagy automata kivitelben
- Vezérlés: PLC
- Anyag: saválló acél
Főbb jellemzők
- 4 töltőfej egyidejű töltéssel – egy rekesz egyszerre megtöltődik
- Induktív átfolyásmérés – pontos adagolás minden fejnél
- Szint-vezérelt fogadótartály – folyamatos termékellátás
- Pozíció-vezérelt rekesztovábbító szalag – 2 m hosszú, automatikus váltás
- Több rekesz-formátum – 3×4, 4×6, 4×5, 3×3 stb.
- Fedélfelrakás kézi vagy automata kivitelben
- Saválló acél kivitel – élelmiszeripari minőség
- Mechanikus alternatíva: 4-fejes dugattyús, hídfelépítésben meglévő szalagokra
Technológiai felépítés

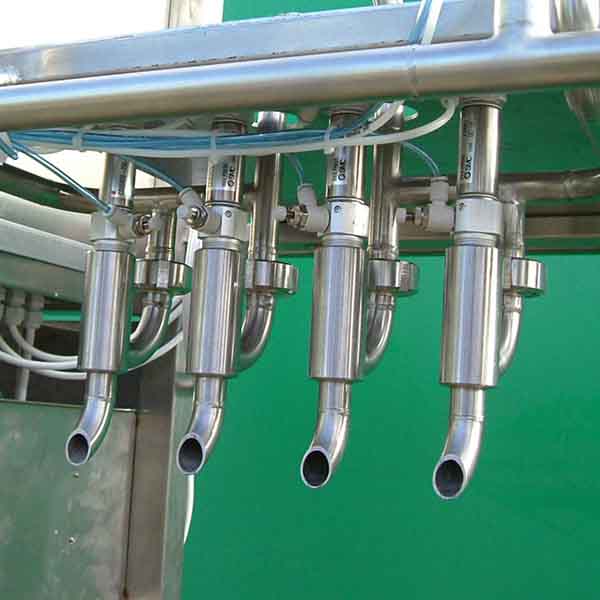

- 4-fejes UNIFLUX-Tirol induktív adagoló
- Szint-vezérelt fogadótartály
- 4 db átfolyásérzékelő
- Saválló acél gépállványszerkezet
- Vezérlőszekrény
- Pozíció-vezérelt rekesztovábbító szalag (2 m)
- Manuális vagy automata fedélfelrakó egység
- PLC programvezérlés
Alkalmazási terület
Az UNIFLUX SIMULTAN 4 kistermelői és közvetlen értékesítéssel foglalkozó üzemek számára. Tejtermékek (habzó tej, joghurt, kefir), gyümölcslevek, üdítőitalok rekeszbe szervezett üveg- vagy flakontöltésére. Tipikus felhasználói: tejüzemek, gyümölcsfeldolgozó üzemek, üdítőital-gyárak, ahol a 4 üveg / rekesz kombináció (pl. 4×6 = 24 üveg / rekesz) a szokásos kiszerelés.
Opciók és tartozékok
- Mechanikus alternatíva: 4-fejes dugattyús adagolórendszer, hídfelépítésben, meglévő szalagra/asztalra
- KOORDINÁTAVEZÉRELT rekesztöltő: automatikus rekeszpozicionálás, adagolófej magasságállítás, grafikus PLC
- Bővítés SIMULTAN 9-re: 9 töltőfej, >2000 l/óra teljesítmény
- CASCADE 20: 20 elektroszeleppel kaszkád elven
- Automata fedélfelrakó kézi helyett
- További opciók és felárak: egyedi ajánlatban – részletek folyamatban
Rövid adatok megadásával személyre szabott ajánlatot készítünk az Ön értékesítési környezetére.
Áttekintés
Az UNIFLUX SIMULTAN 4 a Zootechnika négyfejes rekesztöltője a kistermelői és közvetlen értékesítéssel foglalkozó üzemek számára. Induktív átfolyásméréssel működik, kb. 1000 l/óra teljesítménnyel. A UNIFLUX TIROL alap-egység 4-fejes változata: szint-vezérelt fogadótartállyal, átfolyásérzékelőkkel, PLC programvezérléssel, pozíció-vezérelt rekesztovábbító szalaggal.
Működési elv
A 4 töltőfejjel a rekeszben elhelyezkedő 4 üveg vagy flakon egyidejűleg töltődik. A rekeszmozgató szalag a következő rekeszt automatikusan a töltőállomáshoz továbbítja, ezalatt a már megtöltött rekesz a fedelező szakaszra kerül. A rekeszek a szokásos 0,25 / 0,5 / 1 / 1,5 literes üvegekkel vagy flakonokkal töltődnek.
A berendezés szint-vezérelt fogadótartállyal rendelkezik, ami biztosítja a folyamatos termékellátást. Az induktív átfolyásmérők minden töltőfejen biztosítják a pontos adagolást.
Gyors adatlap
- Töltőfejek száma: 4
- Teljesítmény: ~1000 l/óra (habzó tejtermékkel)
- Üvegméretek: 0,25 / 0,5 / 1 / 1,5 liter
- Rekesz-formátumok: 3×4, 4×6, 4×5, 3×3 (megrendeléskor pontosítandó)
- Rekesztovábbító szalag: 2 m hosszú, pozíció-vezérelt
- Fedélfelrakás: manuális vagy automata kivitelben
- Vezérlés: PLC
- Anyag: saválló acél
Főbb jellemzők
- 4 töltőfej egyidejű töltéssel – egy rekesz egyszerre megtöltődik
- Induktív átfolyásmérés – pontos adagolás minden fejnél
- Szint-vezérelt fogadótartály – folyamatos termékellátás
- Pozíció-vezérelt rekesztovábbító szalag – 2 m hosszú, automatikus váltás
- Több rekesz-formátum – 3×4, 4×6, 4×5, 3×3 stb.
- Fedélfelrakás kézi vagy automata kivitelben
- Saválló acél kivitel – élelmiszeripari minőség
- Mechanikus alternatíva: 4-fejes dugattyús, hídfelépítésben meglévő szalagokra
Technológiai felépítés
- 4-fejes UNIFLUX-Tirol induktív adagoló
- Szint-vezérelt fogadótartály
- 4 db átfolyásérzékelő
- Saválló acél gépállványszerkezet
- Vezérlőszekrény
- Pozíció-vezérelt rekesztovábbító szalag (2 m)
- Manuális vagy automata fedélfelrakó egység
- PLC programvezérlés
Alkalmazási terület
Az UNIFLUX SIMULTAN 4 kistermelői és közvetlen értékesítéssel foglalkozó üzemek számára. Tejtermékek (habzó tej, joghurt, kefir), gyümölcslevek, üdítőitalok rekeszbe szervezett üveg- vagy flakontöltésére. Tipikus felhasználói: tejüzemek, gyümölcsfeldolgozó üzemek, üdítőital-gyárak, ahol a 4 üveg / rekesz kombináció (pl. 4×6 = 24 üveg / rekesz) a szokásos kiszerelés.
Opciók és tartozékok
- Mechanikus alternatíva: 4-fejes dugattyús adagolórendszer, hídfelépítésben, meglévő szalagra/asztalra
- KOORDINÁTAVEZÉRELT rekesztöltő: automatikus rekeszpozicionálás, adagolófej magasságállítás, grafikus PLC
- Bővítés SIMULTAN 9-re: 9 töltőfej, >2000 l/óra teljesítmény
- CASCADE 20: 20 elektroszeleppel kaszkád elven
- Automata fedélfelrakó kézi helyett
- További opciók és felárak: egyedi ajánlatban – részletek folyamatban
Vezérlés és felhasználói felület
PLC programvezérlés
PLC vezérli a rekesztovábbítást, töltést és fedélfelrakást. Pozíció-vezérelt szalag a rekeszek pontos pozicionálásához.
Tisztítás és karbantartás
CIP-kompatibilis
A 4 töltőfej és a termékvezeték tisztítható szétszedés nélkül.
Modellek és kivitelek
SIMULTAN 4, családtagok SIMULTAN 9 / CASCADE 20
Az UNIFLUX rekesztöltő-család: SIMULTAN 4 (ez a modell, 4-fejes), SIMULTAN 9 (9-fejes, >2000 l/óra), CASCADE 20 (kaszkád 20 elektroszeleppel), KOORDINÁTAVEZÉRELT változat.
Telepítési követelmények
Elektromos + sűrített levegő
Elektromos csatlakozás a PLC és pneumatika működéséhez. Sűrített levegő a pneumatikus szelepekhez. Hely a 2 m hosszú szalaghoz.
Tanúsítások és megfelelőség
CE jelölés
CE-jelölés a 2006/42/EK Gépek irányelve szerint.
Letölthető dokumentumok és média
Prospektus, gépkönyv – hamarosan
Az UNIFLUX SIMULTAN 4 prospektusa, gépkönyve és termékvideója kézi feltöltésre vár. Részletek folyamatban.
Csomagolóanyag-kompatibilitás
Üveg, flakon 0,25–1,5 L, rekeszben
Üveg vagy flakon 0,25 / 0,5 / 1 / 1,5 literes méretben. Rekesz-formátumok: 3×4, 4×6, 4×5, 3×3 stb. – megrendeléskor pontosítandó. Fedél: manuális vagy automata felrakásban.
Adagoló rendszer
Induktív átfolyásmérés (UNIFLUX-Tirol elv)
4 db UNIFLUX-Tirol induktív átfolyásmérő. Szint-vezérelt fogadótartály a folyamatos termékellátáshoz. Mechanikus alternatíva: 4-fejes dugattyús adagolórendszer 0,6 L lökettérfogattal, fokozatnélkül állítható.
