Anyagminőség
Élelmiszeripari rozsdamentes acél
A termékérintkező felületek és a teljes szerkezet rozsdamentes acélból készülnek. A pneumatikus adagolószelepek, csővezetékek és tömítések élelmiszerbiztonsági előírásoknak megfelelő minőséggel.

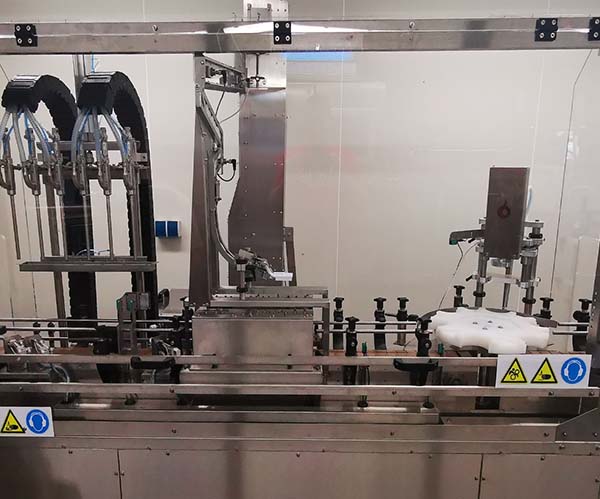

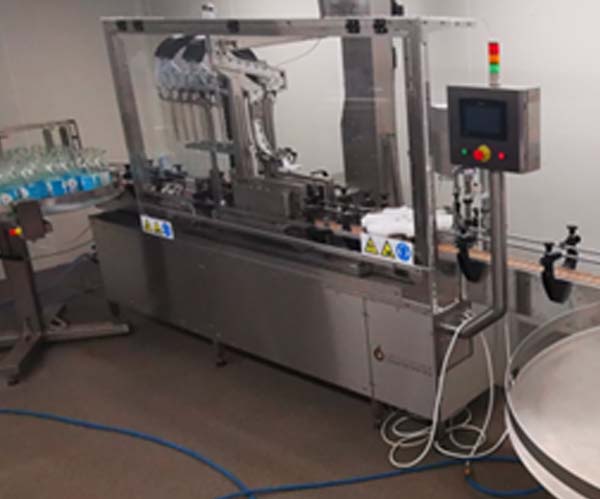

LINEAR 1000 – Automata palacktöltő és fedélzáró gép
LINEAR 1000 automata palacktöltő és fedélzáró gép üveg- és műanyag palackok töltésére és zárására. 4 töltőfejes, fedélválogatóval, min. 1000 palack/óra teljesítménnyel.
Áttekintés
LINEAR 1000 – a Zootechnika saját gyártású automata palacktöltő és fedélzáró gépe üveg- és műanyag palackok hatékony, higiénikus töltésére és lezárására. Négy soros töltőfejes kivitelével és intelligens fedélválogatójával minimum 1000 palack/óra teljesítményt biztosít tejtermékek, gyümölcslevek, alkoholos italok és olajok csomagolásánál.
Működési elv

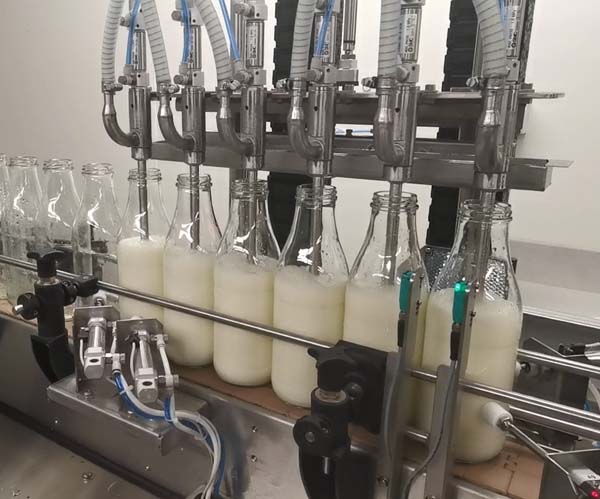

A folyamat a behordó szállítószalaggal indul, amely a palackokat a 4 töltőfejes egységhez továbbítja. Pozicionálás után a palackok négyesével kerülnek megtöltésre. A töltés módja a termék viszkozitásától függ: hígabb termékekhez induktív átfolyásmérős, fogaskerekes szivattyús töltőrendszer, sűrűbb, viszkózusabb termékekhez dugattyús rendszer használatos. A töltés szint alatti, a pontos adagolásért.

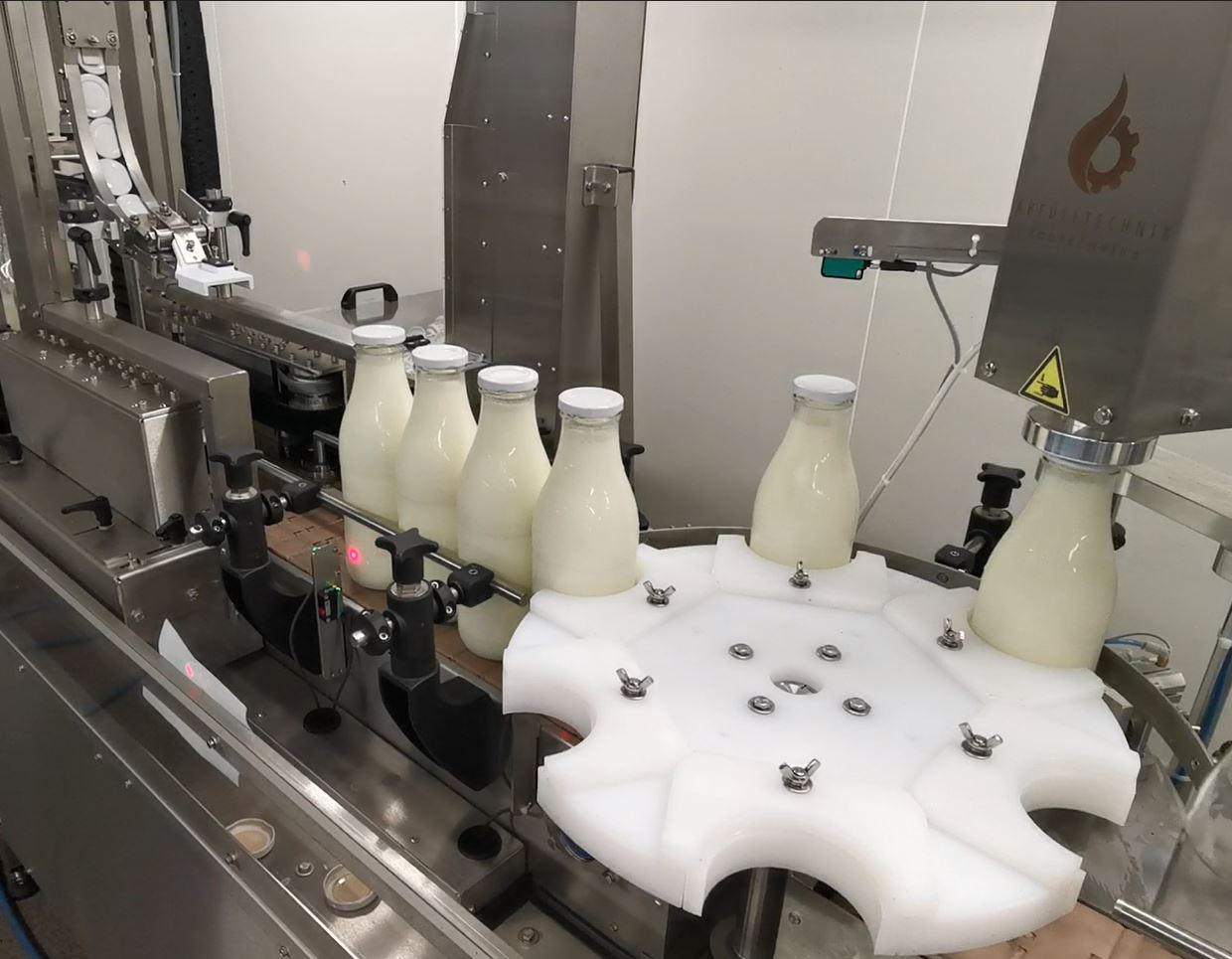

A töltés után a palackok a záró egységhez haladnak. A kupakok a gép melletti fedélválogatóba kerülnek, ahol a válogató rendezi és a megfelelő pozícióban továbbítja őket. Üveg palacknál a fedelezés körasztalon, műanyag palacknál a szalagon egyesével történik. Végül a lezárt palackok a kihordópályára vagy a gyűjtő körasztalra kerülnek.
Gyors adatlap
- Teljesítmény: min. 1000 palack/óra (4 töltőfejes kivitel)
- Csomagolóanyag: üveg és műanyag palackok
- Töltés elve: szivattyús-átfolyásmérős vagy dugattyús (termékviszkozitás szerint)
- Töltés módja: szint alatti, pontos adagolással
- Anyag: teljes egészében rozsdamentes acél
- Vezérlés: PLC, digitális kijelzővel
Főbb jellemzők
- 1000+ palack/óra teljesítmény 4 töltőfej egyidejű töltésével
- Két töltési elv közötti választás – átfolyásmérős vagy dugattyús – a termék viszkozitásától függően
- Automatikus fedélválogató és körasztalos (üveghez) vagy szalagos (műanyag) fedelezés
- Szint alatti töltés az adagolási pontosságért
- Bővíthető konfiguráció – adagoló- és gyűjtő körasztallal, hosszabb szállítószalaggal rendelhető
- Teljes egészében rozsdamentes acél kivitel, élelmiszer-érintkező felületek
- PLC-vezérlés digitális kijelzővel a sebesség és töltési térfogat beállításához
Technológiai felépítés
- Szintszabályzós előtéttartály
- Termékszivattyú(k) – fogaskerekes vagy dugattyús kivitelben
- 4 db pneumatikus adagolószelep induktív mérőszondákkal (átfolyásmérős változatban) vagy 4 db dugattyús egység (viszkózus változatban)
- Behordó szállítószalag (alapkivitel 1 m, hosszabbítható)
- 4 töltőfejes töltőegység
- Záró egység fedelező mechanizmussal
- Fedélválogató tartály
- Kihordó szállítószalag (alapkivitel 1 m) vagy gyűjtő körasztal
- PLC-vezérlőegység digitális kijelzővel
Opciók és tartozékok
- Adagoló körasztal: a behordó szalag helyett a palackok körasztalon adagolva érkeznek a töltőfejekhez
- Gyűjtő körasztal: a kihordó pálya helyett a lezárt palackok körasztalon gyűlnek
- Hosszabb szállítószalagok: 1 méter feletti igény esetén testreszabva
- Töltési elv választás: dugattyús vagy szivattyús-átfolyásmérős kivitel a termék viszkozitása alapján rendelhető
- További opciók és felárak: részletek folyamatban – egyedi ajánlatban
Rövid adatok megadásával személyre szabott ajánlatot készítünk az Ön értékesítési környezetére.
Áttekintés
LINEAR 1000 – a Zootechnika saját gyártású automata palacktöltő és fedélzáró gépe üveg- és műanyag palackok hatékony, higiénikus töltésére és lezárására. Négy soros töltőfejes kivitelével és intelligens fedélválogatójával minimum 1000 palack/óra teljesítményt biztosít tejtermékek, gyümölcslevek, alkoholos italok és olajok csomagolásánál.
Működési elv
A folyamat a behordó szállítószalaggal indul, amely a palackokat a 4 töltőfejes egységhez továbbítja. Pozicionálás után a palackok négyesével kerülnek megtöltésre. A töltés módja a termék viszkozitásától függ: hígabb termékekhez induktív átfolyásmérős, fogaskerekes szivattyús töltőrendszer, sűrűbb, viszkózusabb termékekhez dugattyús rendszer használatos. A töltés szint alatti, a pontos adagolásért.
A töltés után a palackok a záró egységhez haladnak. A kupakok a gép melletti fedélválogatóba kerülnek, ahol a válogató rendezi és a megfelelő pozícióban továbbítja őket. Üveg palacknál a fedelezés körasztalon, műanyag palacknál a szalagon egyesével történik. Végül a lezárt palackok a kihordópályára vagy a gyűjtő körasztalra kerülnek.
Gyors adatlap
- Teljesítmény: min. 1000 palack/óra (4 töltőfejes kivitel)
- Csomagolóanyag: üveg és műanyag palackok
- Töltés elve: szivattyús-átfolyásmérős vagy dugattyús (termékviszkozitás szerint)
- Töltés módja: szint alatti, pontos adagolással
- Anyag: teljes egészében rozsdamentes acél
- Vezérlés: PLC, digitális kijelzővel
Főbb jellemzők
- 1000+ palack/óra teljesítmény 4 töltőfej egyidejű töltésével
- Két töltési elv közötti választás – átfolyásmérős vagy dugattyús – a termék viszkozitásától függően
- Automatikus fedélválogató és körasztalos (üveghez) vagy szalagos (műanyag) fedelezés
- Szint alatti töltés az adagolási pontosságért
- Bővíthető konfiguráció – adagoló- és gyűjtő körasztallal, hosszabb szállítószalaggal rendelhető
- Teljes egészében rozsdamentes acél kivitel, élelmiszer-érintkező felületek
- PLC-vezérlés digitális kijelzővel a sebesség és töltési térfogat beállításához
Technológiai felépítés
- Szintszabályzós előtéttartály
- Termékszivattyú(k) – fogaskerekes vagy dugattyús kivitelben
- 4 db pneumatikus adagolószelep induktív mérőszondákkal (átfolyásmérős változatban) vagy 4 db dugattyús egység (viszkózus változatban)
- Behordó szállítószalag (alapkivitel 1 m, hosszabbítható)
- 4 töltőfejes töltőegység
- Záró egység fedelező mechanizmussal
- Fedélválogató tartály
- Kihordó szállítószalag (alapkivitel 1 m) vagy gyűjtő körasztal
- PLC-vezérlőegység digitális kijelzővel
Opciók és tartozékok
- Adagoló körasztal: a behordó szalag helyett a palackok körasztalon adagolva érkeznek a töltőfejekhez
- Gyűjtő körasztal: a kihordó pálya helyett a lezárt palackok körasztalon gyűlnek
- Hosszabb szállítószalagok: 1 méter feletti igény esetén testreszabva
- Töltési elv választás: dugattyús vagy szivattyús-átfolyásmérős kivitel a termék viszkozitása alapján rendelhető
- További opciók és felárak: részletek folyamatban – egyedi ajánlatban
Vezérlés és felhasználói felület
PLC-vezérlés digitális kijelzővel
A teljes töltési és lezárási folyamatot PLC vezérli. A kezelő digitális kijelzőn keresztül indítja a műveleteket és állítja be a paramétereket (sebesség, töltési térfogat, ciklusszám).
Tisztítás és karbantartás
CIP-kompatibilis kivitel
A termékérintkező egységek Clean-in-Place rendszerrel tisztíthatók: az előöblítés, lúgos mosás, savas öblítés és végöblítés szétszedés nélkül elvégezhető. A pneumatikus adagolószelepek és tömítések jellemzően 6-12 hónaponként cserélendők.
Alkalmazási terület
Folyékony és viszkózus élelmiszerek palackozása
Tejtermékek (tej, joghurt, savanyú tejszín), gyümölcslevek és szörpök, alkoholos italok (sör, bor, párlatok), olajok, szószok és más palackozható élelmiszerek. Üveg- és műanyag palackok egyaránt kezelhetők.
Modellek és kivitelek
LINEAR 1000 alapkivitel, modulárisan bővíthető
Az alapmodell 4 töltőfejes, 1 méteres behordó és kihordó szállítószalaggal. Hosszabb szalagok, valamint körasztalos be- vagy kihordó megoldások opcióként rendelhetők. A nagyobb LINEAR 2000 / 3000 modellekben 9-20 töltőfej.
Telepítési követelmények
3×400 V áram, sűrített levegő
Háromfázisú elektromos csatlakozás (3×400 V / 50 Hz), sűrített levegő (6-8 bar) a pneumatikus adagolószelepek és a záró egység működéséhez. Padlóterhelhetőség és pontos helyigény az adott modell és a választott szállítószalag-hosszak függvénye.
Tanúsítások és megfelelőség
CE jelölés, élelmiszeripari megfelelőség
CE jelölés a 2006/42/EK Gépek irányelve szerint. Élelmiszerrel érintkező anyagok megfelelősége (1935/2004/EK rendelet). EHEDG-elveken alapuló higiénikus tervezés a CIP-tisztításhoz.
Letölthető dokumentumok és média
Prospektus és gépkönyv – hamarosan
A LINEAR 1000 prospektusa, gépkönyve és termékvideója kézi feltöltésre vár. Részletek folyamatban.
Csomagolóanyag-kompatibilitás
Üveg- és műanyag palackok széles tartományban
Palack-anyag: üveg vagy műanyag (PET / PP / HDPE). Tipikus palack-magasság: 50-300 mm. Palack-átmérő: 40-100 mm. Forma: kerek vagy szögletes. Lezáró típus: csavaros kupak (Twist-Off, PP, alumínium) – a fedélválogató a méretnek megfelelően paraméterezhető. Egyedi palack-formátumokhoz mintaadás szükséges.
Adagoló rendszer
Szivattyús-átfolyásmérős vagy dugattyús
Két alternatív töltési elv közül választható: (1) Induktív átfolyásmérős, fogaskerekes szivattyúval – híg, szabad folyású termékekhez (tej, gyümölcslé). Kalibrálható mérés, ±1-2% adagolási pontossággal. (2) Dugattyús rendszer – sűrűbb, viszkózusabb termékekhez (szósz, olaj, krémes tejtermék). ±1% adagolási pontossággal.
