Anyagminőség
Saválló acél (WNR 4301 / AISI 304, AISI 316)
Vázszerkezet WNR 4301 (AISI 304), termékérintkező elemek AISI 304 / 316. Tömítések: NBR, EPDM, PERBUNAN, DIN 11851.

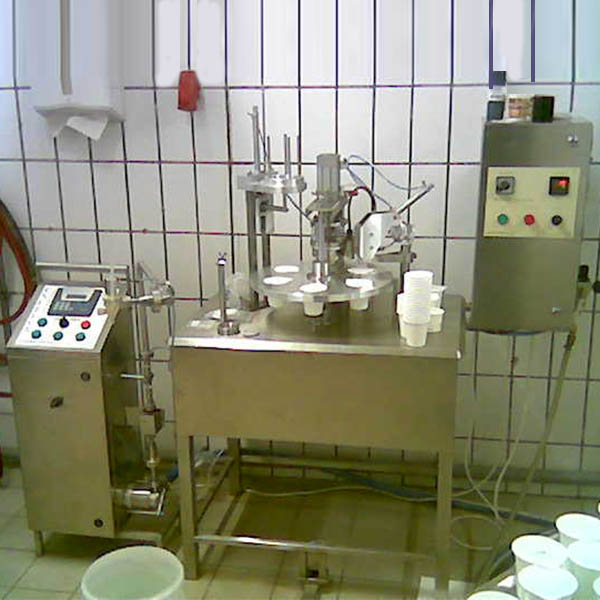

JUNIOR ROTARY – Félautomata pohártöltő, körasztalos kivitel
Félautomata pohártöltő máltai-kereszt szinuszos léptetőművel, 500–1000 pohár/óra teljesítménnyel. Folyékony és pasztózus élelmiszeripari termékek — tej, joghurt, tejszín, szószok, pürék, fagylalt — poharas kiszerelésére.
Áttekintés
A JUNIOR ROTARY a Zootechnika félautomata pohártöltőjeJ a kis- és közepes méretű élelmiszer-feldolgozók számára. 6 osztásos körasztallal, máltai-kereszt szinuszos léptetőművel, akár 500–800 pohár/óra teljesítménnyel. Folyékony és pasztózus termékek – tej, joghurt, tejszín, szószok, pürék, fagylalt – pohárba töltésére és lezárására.
Működési elv
A körasztal 6 munkaállomással dolgozik: kézi pohár-adagoló, automata szivattyús töltő, automata fedéladagoló, automata fedélhegesztő, automata dátumnyomtató, kézi pohár-eltávolítás (poháremelő munkahenger segíti). Az asztal léptetése pedál nyomására történik – az asztalforgás sebessége fokozatmentesen állítható.
A máltai-kereszt automatikus léptetőmű szinuszos mozgatást biztosít, ami meggátolja a folyadékállapotú termék kilöttyenését. A töltéshez Fleximp adagolószivattyú a kíméletes adagolásért.
Gyors adatlap
- Teljesítmény: 500–800 pohár/óra (Short: akár 1000)
- Adagolás: automatikus szivattyús (Fleximp) vagy induktív átfolyásmérős
- Körasztal: 6 osztásos, máltai-kereszt léptetőmű
- Pohár: 75 vagy 95 mm átmérő, 50–500 ml űrtartalom
- Asztalléptetés: pedál nyomására, fokozatmentesen állítható
- Anyag: WNR 4301 (AISI 304) saválló acél
- Elektromos: 230 V / 50 Hz, 300–800 W
- Sűrített levegő: min. 6 bar
Főbb jellemzők
- Félautomata, gazdaságos kivitel – kis- és közepes méretű üzemekhez
- 6 osztásos körasztal máltai-kereszt léptetőművel – kíméletes szinuszos mozgatás
- Automata töltő-, fedéladagoló-, fedélhegesztő-, dátumozó munkaállomások
- Pohárméret-választás: 75 vagy 95 mm
- Töltési mennyiség 50–500 ml között állítható
- Fedélhegesztő alumínium, műanyag, papír fedelekhez – hőmérséklet, idő, nyomás állítható
- UNIFLUX-Tirol üvegtöltő funkcióval bővíthető – akár 800 db 1L-es tejesüveg / óra
- Poháremelő munkahenger – kézi pohár-kivételhez
Technológiai felépítés
- Vezérlőszekrény a kezelőszervekkel
- Vázszerkezet: saválló acél WNR 4301 (AISI 304)
- 6 osztásos körasztal
- Máltai-kereszt automatikus léptetőmű
- Motor, hajtómű, töltőmű (az asztal alatt)
- Pneumatikus szelepek (az asztal alatt)
- Fleximp adagolószivattyú
- Töltőfej folyadékállapotú termékhez
- Automata fedéladagoló
- Automata fedélhegesztő (állítható hőmérséklet/idő/nyomás)
- Automata dátumnyomtató
- Pedál asztalléptetéshez
- Poháremelő munkahenger
Alkalmazási terület
A JUNIOR ROTARY tej, joghurt, tejszín, fagylalt, szószok, pürék és más folyékony / közepesen viszkózus élelmiszerek pohárba töltésére. Tipikus felhasználói: kistermelői tejüzem, kézműves joghurtgyártó, fagylaltozó, manufaktúra, közvetlen értékesítéssel foglalkozó tejgazdaság.
Opciók és tartozékok
- UNIFLUX-Tirol üvegtöltő funkció – akár 800 db 1L-es tejesüveg/óra
- UNIFLUX vödör- és üvegtöltő – induktív átfolyásmérővel, 2 db pneumatikus adagolószeleppel
- Külön töltőfej gyümölcsdarabos joghurtra
- Csigaszivattyú túrótöltéshez gyűjtőgarattal
- Második pohárformátum (75 ↔ 95 mm átalakító készlet)
- További opciók és felárak: egyedi ajánlatban – részletek folyamatban
Rövid adatok megadásával személyre szabott ajánlatot készítünk az Ön értékesítési környezetére.
Áttekintés
A JUNIOR ROTARY a Zootechnika félautomata pohártöltőjeJ a kis- és közepes méretű élelmiszer-feldolgozók számára. 6 osztásos körasztallal, máltai-kereszt szinuszos léptetőművel, akár 500–800 pohár/óra teljesítménnyel. Folyékony és pasztózus termékek – tej, joghurt, tejszín, szószok, pürék, fagylalt – pohárba töltésére és lezárására.
Működési elv
A körasztal 6 munkaállomással dolgozik: kézi pohár-adagoló, automata szivattyús töltő, automata fedéladagoló, automata fedélhegesztő, automata dátumnyomtató, kézi pohár-eltávolítás (poháremelő munkahenger segíti). Az asztal léptetése pedál nyomására történik – az asztalforgás sebessége fokozatmentesen állítható.
A máltai-kereszt automatikus léptetőmű szinuszos mozgatást biztosít, ami meggátolja a folyadékállapotú termék kilöttyenését. A töltéshez Fleximp adagolószivattyú a kíméletes adagolásért.
Gyors adatlap
- Teljesítmény: 500–800 pohár/óra (Short: akár 1000)
- Adagolás: automatikus szivattyús (Fleximp) vagy induktív átfolyásmérős
- Körasztal: 6 osztásos, máltai-kereszt léptetőmű
- Pohár: 75 vagy 95 mm átmérő, 50–500 ml űrtartalom
- Asztalléptetés: pedál nyomására, fokozatmentesen állítható
- Anyag: WNR 4301 (AISI 304) saválló acél
- Elektromos: 230 V / 50 Hz, 300–800 W
- Sűrített levegő: min. 6 bar
Főbb jellemzők
- Félautomata, gazdaságos kivitel – kis- és közepes méretű üzemekhez
- 6 osztásos körasztal máltai-kereszt léptetőművel – kíméletes szinuszos mozgatás
- Automata töltő-, fedéladagoló-, fedélhegesztő-, dátumozó munkaállomások
- Pohárméret-választás: 75 vagy 95 mm
- Töltési mennyiség 50–500 ml között állítható
- Fedélhegesztő alumínium, műanyag, papír fedelekhez – hőmérséklet, idő, nyomás állítható
- UNIFLUX-Tirol üvegtöltő funkcióval bővíthető – akár 800 db 1L-es tejesüveg / óra
- Poháremelő munkahenger – kézi pohár-kivételhez
Technológiai felépítés
- Vezérlőszekrény a kezelőszervekkel
- Vázszerkezet: saválló acél WNR 4301 (AISI 304)
- 6 osztásos körasztal
- Máltai-kereszt automatikus léptetőmű
- Motor, hajtómű, töltőmű (az asztal alatt)
- Pneumatikus szelepek (az asztal alatt)
- Fleximp adagolószivattyú
- Töltőfej folyadékállapotú termékhez
- Automata fedéladagoló
- Automata fedélhegesztő (állítható hőmérséklet/idő/nyomás)
- Automata dátumnyomtató
- Pedál asztalléptetéshez
- Poháremelő munkahenger
Alkalmazási terület
A JUNIOR ROTARY tej, joghurt, tejszín, fagylalt, szószok, pürék és más folyékony / közepesen viszkózus élelmiszerek pohárba töltésére. Tipikus felhasználói: kistermelői tejüzem, kézműves joghurtgyártó, fagylaltozó, manufaktúra, közvetlen értékesítéssel foglalkozó tejgazdaság.
Opciók és tartozékok
- UNIFLUX-Tirol üvegtöltő funkció – akár 800 db 1L-es tejesüveg/óra
- UNIFLUX vödör- és üvegtöltő – induktív átfolyásmérővel, 2 db pneumatikus adagolószeleppel
- Külön töltőfej gyümölcsdarabos joghurtra
- Csigaszivattyú túrótöltéshez gyűjtőgarattal
- Második pohárformátum (75 ↔ 95 mm átalakító készlet)
- További opciók és felárak: egyedi ajánlatban – részletek folyamatban
Vezérlés és felhasználói felület
Vezérlőszekrényes, pedálos asztalléptetés
A kezelőszervek a vezérlőszekrényben. Az asztal léptetése pedál nyomásával. Asztalforgási sebesség fokozatmentesen állítható.
Tisztítás és karbantartás
Kézi
A pohár-betöltés és -kivétel manuálisan történik. A termékérintkező egységek (töltőfej, szivattyú) kézi tisztításra kialakítva.
Modellek és kivitelek
JUNIOR ROTARY körasztalos, családtag JUNIOR HANDY
A JUNIOR-család félautomata pohártöltői: ROTARY (körasztalos, ez a modell) és HANDY (kézi hajtás, asztal forgatása manuális). UNIFLUX-bővítéssel vödör/üvegtöltővé alakítható.
Telepítési követelmények
230 V / 50 Hz, 300–800 W, 6 bar préslevegő
Egyfázisú elektromos csatlakozás: 230 V / 50 Hz, 300–800 W. Sűrített levegő: min. 6 bar.
Tanúsítások és megfelelőség
CE jelölés, élelmiszeripari megfelelőség
CE-jelölés a 2006/42/EK Gépek irányelve szerint. Élelmiszerrel érintkező anyagok megfelelősége.
Letölthető dokumentumok és média
Prospektus, gépkönyv – hamarosan
A JUNIOR ROTARY prospektusa, gépkönyve és termékvideója kézi feltöltésre vár. Részletek folyamatban.
Csomagolóanyag-kompatibilitás
Pohár 75 vagy 95 mm, 50–500 ml
Pohár-átmérő: 75 mm vagy 95 mm (rendeléskor meghatározandó). Pohár-űrtartalom: 50–500 ml. Fedél: alumínium, műanyag, papír – a fedélhegesztő paraméterei (hőmérséklet, idő, nyomás) a fedélanyaghoz állíthatók.
Adagoló rendszer
Szivattyús (Fleximp) vagy induktív átfolyásmérős
Fleximp adagolószivattyú a kíméletes adagolásért. UNIFLUX-bővítéssel induktív átfolyásmérős adagolóra cserélhető. A töltőfej a folyadékállapotú termék kíméletes adagolására.
