Anyagminőség
Rozsdamentes acél (AISI 304)
A 3 tartály, szivattyúk, csővezetékek, pneumatikus szelepek és keret saválló acélból. Tartályok belseje fűtésnek és szigetelésnek megfelelő minőségben.
CIP tisztítórendszer – komplett élelmiszeripari üzemekhez
CIP tisztítórendszer kis- és közepes méretű élelmiszeripari üzemekhez. Öblítővíz-, lúg- és savtartállyal, környezetkímélő visszatárolási elvvel. Érintőképernyős PLC-vezérléssel, akár 5000 literes tartályok és csőrendszerek tisztítására.
Áttekintés
A komplett CIP tisztítórendszer élelmiszeripari üzemekhez a Zootechnika kis- és közepes méretű élelmiszeripari üzemek számára fejlesztett Clean-in-Place egysége. Öblítővíz-, lúg- és savtartállyal, környezetkímélő visszatárolási elvvel, érintőképernyős PLC-vezérléssel, akár 5000 literes tartályok kezeléséhez. Pasztőrök, töltőgépek, sajtkádak és minden Zootechnika élelmiszeripari berendezés tisztítására alkalmas.
Működési elv
A CIP rendszer 3 tartályos kivitellel működik: öblítővíz (nem szigetelt), lúgtartály (szigetelt, automatikus szintszabályozással), savtartály (szigetelt, automatikus szintszabályozással). A tisztítási ciklus 4 szakaszból áll: előöblítés vízzel → lúgos mosás (a maradék termékre) → savas öblítés (a lúgnyomokra) → végöblítés tiszta vízzel.
A környezetkímélő visszaforgatási elv jelentősen csökkenti a víz- és vegyszerfelhasználást, miközben magas higiéniai szintet biztosít. Az érintőképernyős PLC-vezérlés lehetővé teszi a tisztítási ciklus paraméterezhetőségét – különböző tartálytípusokhoz testreszabva.
Gyors adatlap
- Tartályok száma: 3 (öblítővíz + lúg + sav)
- Maximális kezelhető tartály-méret: akár 5000 liter
- Vezérlés: érintőképernyős PLC
- Külső méretek: 1800 × 1200 × 1800 mm
- Beépített teljesítmény: 7,5 kW
- Anyag: rozsdamentes acél
- Visszaforgatás: automatikus, környezetkímélő
Főbb jellemzők
- 3 tartályos kivitel (öblítővíz + lúg + sav) – komplett mosási ciklus
- Akár 5000 literes tartályok kezelése – kis- és közepes üzemek méretű skála
- Érintőképernyős PLC-vezérlés – paraméterezhető ciklusok
- Környezetkímélő visszatárolási elv – csökkentett vegyszer- és vízfelhasználás
- Automatikus szintszabályozás a lúg- és savtartályoknál
- Univerzális kompatibilitás: pasztőrök, töltőgépek, sajtkádak, tartályok, csővezetékek
- Rozsdamentes acél kivitel
- Komplett mosási ciklus: előöblítés → lúgos mosás → savas öblítés → végöblítés
Technológiai felépítés
- Öblítővíz-tartály (nem szigetelt)
- Szigetelt lúgtartály automatikus szintszabályozóval
- Szigetelt savtartály automatikus szintszabályozóval
- Nagy teljesítményű előremenő tisztítószivattyú
- Visszaforgató szivattyú
- Pneumatikus pillangószelepek
- Csővezeték rozsdamentes acélból
- Érintőképernyős PLC-vezérlőszekrény
- Hőmérséklet- és koncentráció-érzékelők
- Tisztítóoldat-visszavezető cső
Alkalmazási terület
A komplett CIP-rendszer kis- és közepes méretű élelmiszeripari üzemek univerzális tisztító-megoldása. Kompatibilis a teljes Zootechnika gépcsaláddal: pasztőrök (lemezes és kádas), töltőgépek (UNIFLUX, SENIOR, JUNIOR, LINEAR), sajtkádak, csővezeték-rendszerek, gőz- és vízkörös tartályok. Tipikus felhasználói: tejüzem, sajtüzem, gyümölcslé-feldolgozó, ital-feldolgozó, élelmiszer-feldolgozó kisüzem.
Opciók és tartozékok
- Nagyobb tartálykapacitás: egyedi ajánlat akár 12 000 literes csatlakoztatott tartályig
- Lefelé bővítés: CIP-rendszer lemezes pasztőrökhöz (20379) – kisebb, kézi szelepes kivitel
- Hordozható visszaforgató szivattyú – üzem különböző pontjain történő használatra
- Gőzfűtés-csatlakozás – elektromos fűtés helyett
- Külön tisztítószer-tárolók nagy mennyiségű utántöltéshez
- További opciók és felárak: egyedi ajánlatban – részletek folyamatban
Rövid adatok megadásával személyre szabott ajánlatot készítünk az Ön értékesítési környezetére.
Áttekintés
A komplett CIP tisztítórendszer élelmiszeripari üzemekhez a Zootechnika kis- és közepes méretű élelmiszeripari üzemek számára fejlesztett Clean-in-Place egysége. Öblítővíz-, lúg- és savtartállyal, környezetkímélő visszatárolási elvvel, érintőképernyős PLC-vezérléssel, akár 5000 literes tartályok kezeléséhez. Pasztőrök, töltőgépek, sajtkádak és minden Zootechnika élelmiszeripari berendezés tisztítására alkalmas.
Működési elv
A CIP rendszer 3 tartályos kivitellel működik: öblítővíz (nem szigetelt), lúgtartály (szigetelt, automatikus szintszabályozással), savtartály (szigetelt, automatikus szintszabályozással). A tisztítási ciklus 4 szakaszból áll: előöblítés vízzel → lúgos mosás (a maradék termékre) → savas öblítés (a lúgnyomokra) → végöblítés tiszta vízzel.
A környezetkímélő visszaforgatási elv jelentősen csökkenti a víz- és vegyszerfelhasználást, miközben magas higiéniai szintet biztosít. Az érintőképernyős PLC-vezérlés lehetővé teszi a tisztítási ciklus paraméterezhetőségét – különböző tartálytípusokhoz testreszabva.
Gyors adatlap
- Tartályok száma: 3 (öblítővíz + lúg + sav)
- Maximális kezelhető tartály-méret: akár 5000 liter
- Vezérlés: érintőképernyős PLC
- Külső méretek: 1800 × 1200 × 1800 mm
- Beépített teljesítmény: 7,5 kW
- Anyag: rozsdamentes acél
- Visszaforgatás: automatikus, környezetkímélő
Főbb jellemzők
- 3 tartályos kivitel (öblítővíz + lúg + sav) – komplett mosási ciklus
- Akár 5000 literes tartályok kezelése – kis- és közepes üzemek méretű skála
- Érintőképernyős PLC-vezérlés – paraméterezhető ciklusok
- Környezetkímélő visszatárolási elv – csökkentett vegyszer- és vízfelhasználás
- Automatikus szintszabályozás a lúg- és savtartályoknál
- Univerzális kompatibilitás: pasztőrök, töltőgépek, sajtkádak, tartályok, csővezetékek
- Rozsdamentes acél kivitel
- Komplett mosási ciklus: előöblítés → lúgos mosás → savas öblítés → végöblítés
Technológiai felépítés
- Öblítővíz-tartály (nem szigetelt)
- Szigetelt lúgtartály automatikus szintszabályozóval
- Szigetelt savtartály automatikus szintszabályozóval
- Nagy teljesítményű előremenő tisztítószivattyú
- Visszaforgató szivattyú
- Pneumatikus pillangószelepek
- Csővezeték rozsdamentes acélból
- Érintőképernyős PLC-vezérlőszekrény
- Hőmérséklet- és koncentráció-érzékelők
- Tisztítóoldat-visszavezető cső
Alkalmazási terület
A komplett CIP-rendszer kis- és közepes méretű élelmiszeripari üzemek univerzális tisztító-megoldása. Kompatibilis a teljes Zootechnika gépcsaláddal: pasztőrök (lemezes és kádas), töltőgépek (UNIFLUX, SENIOR, JUNIOR, LINEAR), sajtkádak, csővezeték-rendszerek, gőz- és vízkörös tartályok. Tipikus felhasználói: tejüzem, sajtüzem, gyümölcslé-feldolgozó, ital-feldolgozó, élelmiszer-feldolgozó kisüzem.
Opciók és tartozékok
- Nagyobb tartálykapacitás: egyedi ajánlat akár 12 000 literes csatlakoztatott tartályig
- Lefelé bővítés: CIP-rendszer lemezes pasztőrökhöz (20379) – kisebb, kézi szelepes kivitel
- Hordozható visszaforgató szivattyú – üzem különböző pontjain történő használatra
- Gőzfűtés-csatlakozás – elektromos fűtés helyett
- Külön tisztítószer-tárolók nagy mennyiségű utántöltéshez
- További opciók és felárak: egyedi ajánlatban – részletek folyamatban
Vezérlés és felhasználói felület
Érintőképernyős PLC

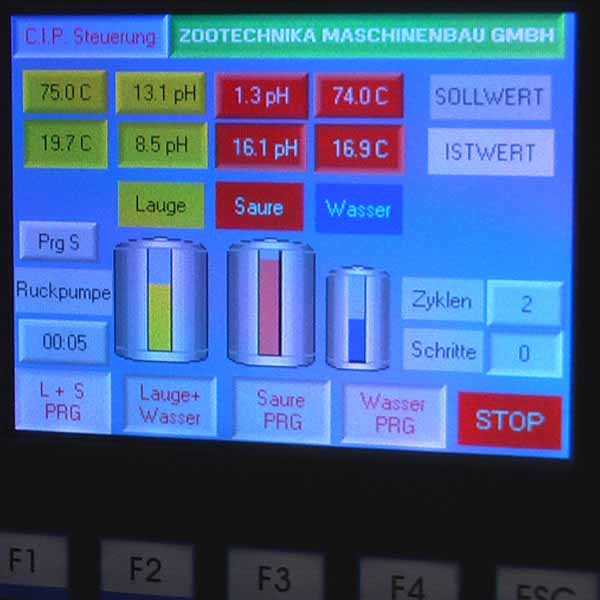

Érintőképernyős PLC-vezérlés programozható ciklus-paraméterekkel. Az operátor a tisztítási programokat kiválasztja és beállíthatja (hőmérséklet, koncentráció, időtartam) – különböző tartálytípusokhoz testreszabva.
Tisztítás és karbantartás
CIP-rendszer önmagában
A CIP-rendszer maga a tisztító. A pneumatikus pillangószelepek és automatikus szintszabályozók alacsony karbantartási igényűek. Az érintőképernyős felület kijelzi a karbantartási riasztásokat.
Modellek és kivitelek
Komplett kivitel, akár 5000 L tartályméretig
Komplett 3-tartályos kivitel. Lefelé bővítés: CIP-rendszer lemezes pasztőrökhöz (20379, kisebb, kézi). Felfelé: egyedi ajánlat akár 12 000 L tartályig.
Telepítési követelmények
3×400 V / 50 Hz, 7,5 kW, vízellátás
Háromfázisú elektromos csatlakozás (3×400 V / 50 Hz, 7,5 kW). Hidegvíz-csatlakozás (öblítéshez), csatornakifolyó. Sűrített levegő a pneumatikus pillangószelepekhez. Méretek: 1800 × 1200 × 1800 mm.
Tanúsítások és megfelelőség
CE jelölés, élelmiszeripari megfelelőség
CE-jelölés a 2006/42/EK Gépek irányelve szerint. Élelmiszerrel érintkező anyagok megfelelősége. Higiénikus tervezésű kivitel.
Letölthető dokumentumok és média
CIP-prospektus elérhető (PDF), gépkönyv – hamarosan
A CIP rendszer prospektusa (PDF) elérhető. Gépkönyv és termékvideó kézi feltöltésre vár. Részletek folyamatban.
Mosási ciklusok
4-szakaszos: előöblítés / lúg / sav / végöblítés
Komplett mosási ciklus: (1) előöblítés vízzel a maradék termék eltávolítására, (2) lúgos mosás zsír- és fehérje-maradványokra, (3) savas öblítés vízkő- és lúgnyom-eltávolításra, (4) végöblítés tiszta vízzel. A ciklus időtartama, hőmérséklete és koncentrációja paraméterezhető.
Víz- és tisztítószer-fogyasztás
Visszaforgatás miatt 50–70% megtakarítás
A környezetkímélő visszatárolási elv jelentősen csökkenti a víz- és vegyszerfelhasználást. A lúg- és savoldatok többszöri ciklushoz használhatók – csak amikor a koncentráció lecsökken vagy szennyezetté válik, kell utántölteni / cserélni.
