Anyagminőség
Rozsdamentes acél tartály és váz
A fűtött mosótartály, a váz, a csővezetékek és a vezérlőszekrény rozsdamentes acélból készülnek – a lúgos vegyszeres mosás és a nedves üzemi környezet tartós elviselésére.
Alagútmosó AZT HT2 PRO – átfutó láda- és üvegmosó berendezés
A visszaváltós göngyöleg a kisüzemi palackozás egyik legnagyobb rejtett költsége – az AZT HT2 PRO ezt fordítja előnnyé: láda és palack egyetlen átfutásban tisztul, kézi mosogatás nélkül, és a mosott rekesz azonnal mehet a töltősorra. A visszanyert vizes előöblítés és az automatikus lúgadagolás vízben és vegyszerben is takarékos üzemet ad.
Áttekintés
Az AZT HT2 PRO az UNIFLUX gépcsalád teljesen automata alagútmosója: a formaládákat – a bennük álló palackokkal és üvegekkel együtt – egyetlen átfutásban, alaposan és kíméletesen tisztítja. Fűtött rozsdamentes acél tartállyal, lúgtankkal, túlméretezett mosószivattyúval, pneumatikus szelepekkel és PLC-vezérlőszekrénnyel készül, több választható mosóprogrammal. Visszaváltós palackokkal dolgozó tejüzemek és italpalackozók visszatöltési körfolyamatának kulcsgépe.
Működési elv

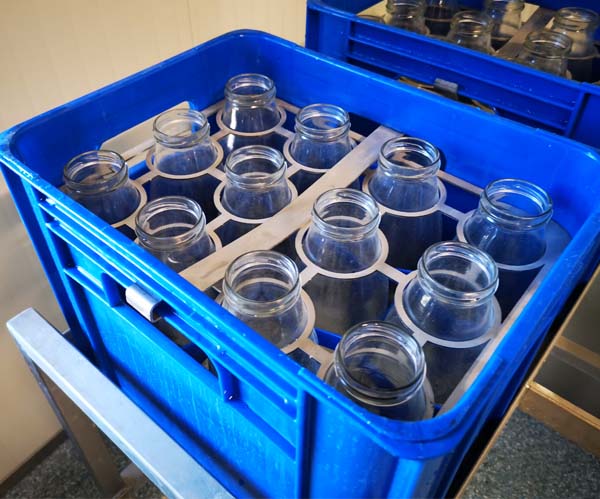

A ládák görgőspályán érkeznek a gépbe; a kezelő a palackokat centrálóhálóval rögzíti a ládában, majd fejjel lefelé fordítva indítja őket a mosótérbe. Az első zónában hideg vizes előöblítés történik – takarékosan, az utóöblítésből visszanyert vízzel. A fő mosási fázisban nagynyomású szivattyú által táplált, nagy teljesítményű szórófejek mossák át a palackokat forró lúggal; a lúgkoncentrációt a gép automatikusan méri és adagolja. A folyamatot hideg vizes utóöblítő szórósor zárja – külső hőforrás megléte esetén meleg vizes utóöblítés is kialakítható.
A megtisztított ládák görgőspályán gördülnek ki, ahol a kezelő visszafordítja őket. Mivel a ládák jellemzően közvetlenül a rekesztöltő sorra haladnak tovább, a centrálóelemek a töltéshez a ládában maradnak. A ládatovábbítás sebessége fokozatmentesen állítható.
Gyors adatlap
- Rendszer: átfutó (alagút-) rendszerű láda- és palackmosó
- Mosási fázisok: hideg vizes előöblítés (visszanyert vízzel) → lúgos fő mosás → utóöblítés
- Lúgadagolás: automatikus koncentráció-mérés és -adagolás
- Vezérlés: PLC, több mosóprogram
- Méretek (be- és kihordó nélkül): 4040 × 800 × 1800 mm, ládabehúzás 900 mm
- Faláttörés (göngyölegtér felől): 600 × 800 mm, padlómagasság 750 mm
Főbb jellemzők
- Láda és palack egy menetben – nem kell külön üvegmosó és ládamosó gép
- Víztakarékos működés – az előöblítés az utóöblítés visszanyert vizét használja
- Automatikus lúgkoncentráció-szabályozás – egyenletes mosási minőség, vegyszer-takarékosság
- Fokozatmentesen állítható átfutási sebesség – a mosás a sor tempójához igazítható
- Centrálóhálós ládakezelés – a palackok a mosás után rögtön tölthetők a ládában
- Rozsdamentes acél kivitel – fűtött tartály, váz és csővezetékek
- PLC-vezérlés – különböző ládaformátumokhoz és szennyezettséghez hangolt programok
Technológiai felépítés
- Ládafogadó görgőspálya centrálóhálós rögzítéssel
- Előöblítő zóna (visszanyert vizes szórósor)
- Fűtött rozsdamentes acél lúgtank
- Nagynyomású mosószivattyú, nagy teljesítményű szórófej-sorok
- Automatikus lúgkoncentráció-mérő és adagoló egység
- Hideg vizes utóöblítő szórósor
- Pneumatikus szelepek
- PLC-vezérlőszekrény mosóprogramokkal
- Kihordó görgőspálya
Opciók és tartozékok
- Meleg vizes utóöblítés: külső hőforrás (kazán) megléte esetén
- Be- és kihordó görgőspályák: az üzem elrendezéséhez igazított hosszban
- Ládaformátumok: különböző rekeszméretekhez igazított centrálóelemek
- Sorba illesztés: közvetlen csatlakozás a rekesztöltő gépekhez (UNIFLUX SIMULTAN, CASCADE)
Rövid adatok megadásával személyre szabott ajánlatot készítünk az Ön értékesítési környezetére.
Áttekintés
Az AZT HT2 PRO az UNIFLUX gépcsalád teljesen automata alagútmosója: a formaládákat – a bennük álló palackokkal és üvegekkel együtt – egyetlen átfutásban, alaposan és kíméletesen tisztítja. Fűtött rozsdamentes acél tartállyal, lúgtankkal, túlméretezett mosószivattyúval, pneumatikus szelepekkel és PLC-vezérlőszekrénnyel készül, több választható mosóprogrammal. Visszaváltós palackokkal dolgozó tejüzemek és italpalackozók visszatöltési körfolyamatának kulcsgépe.
Működési elv
A ládák görgőspályán érkeznek a gépbe; a kezelő a palackokat centrálóhálóval rögzíti a ládában, majd fejjel lefelé fordítva indítja őket a mosótérbe. Az első zónában hideg vizes előöblítés történik – takarékosan, az utóöblítésből visszanyert vízzel. A fő mosási fázisban nagynyomású szivattyú által táplált, nagy teljesítményű szórófejek mossák át a palackokat forró lúggal; a lúgkoncentrációt a gép automatikusan méri és adagolja. A folyamatot hideg vizes utóöblítő szórósor zárja – külső hőforrás megléte esetén meleg vizes utóöblítés is kialakítható.
A megtisztított ládák görgőspályán gördülnek ki, ahol a kezelő visszafordítja őket. Mivel a ládák jellemzően közvetlenül a rekesztöltő sorra haladnak tovább, a centrálóelemek a töltéshez a ládában maradnak. A ládatovábbítás sebessége fokozatmentesen állítható.
Gyors adatlap
- Rendszer: átfutó (alagút-) rendszerű láda- és palackmosó
- Mosási fázisok: hideg vizes előöblítés (visszanyert vízzel) → lúgos fő mosás → utóöblítés
- Lúgadagolás: automatikus koncentráció-mérés és -adagolás
- Vezérlés: PLC, több mosóprogram
- Méretek (be- és kihordó nélkül): 4040 × 800 × 1800 mm, ládabehúzás 900 mm
- Faláttörés (göngyölegtér felől): 600 × 800 mm, padlómagasság 750 mm
Főbb jellemzők
- Láda és palack egy menetben – nem kell külön üvegmosó és ládamosó gép
- Víztakarékos működés – az előöblítés az utóöblítés visszanyert vizét használja
- Automatikus lúgkoncentráció-szabályozás – egyenletes mosási minőség, vegyszer-takarékosság
- Fokozatmentesen állítható átfutási sebesség – a mosás a sor tempójához igazítható
- Centrálóhálós ládakezelés – a palackok a mosás után rögtön tölthetők a ládában
- Rozsdamentes acél kivitel – fűtött tartály, váz és csővezetékek
- PLC-vezérlés – különböző ládaformátumokhoz és szennyezettséghez hangolt programok
Technológiai felépítés
- Ládafogadó görgőspálya centrálóhálós rögzítéssel
- Előöblítő zóna (visszanyert vizes szórósor)
- Fűtött rozsdamentes acél lúgtank
- Nagynyomású mosószivattyú, nagy teljesítményű szórófej-sorok
- Automatikus lúgkoncentráció-mérő és adagoló egység
- Hideg vizes utóöblítő szórósor
- Pneumatikus szelepek
- PLC-vezérlőszekrény mosóprogramokkal
- Kihordó görgőspálya
Opciók és tartozékok
- Meleg vizes utóöblítés: külső hőforrás (kazán) megléte esetén
- Be- és kihordó görgőspályák: az üzem elrendezéséhez igazított hosszban
- Ládaformátumok: különböző rekeszméretekhez igazított centrálóelemek
- Sorba illesztés: közvetlen csatlakozás a rekesztöltő gépekhez (UNIFLUX SIMULTAN, CASCADE)
Vezérlés
PLC (SPS) vezérlés, több mosóprogram
A mosási fázisokat, a lúgkoncentrációt és a ládatovábbítást PLC vezérli. Különböző ládaformátumokhoz és szennyezettségi szintekhez külön programok hívhatók elő; az átfutási sebesség fokozatmentesen állítható.
Mosási fázisok
Előöblítés → lúgos mosás → utóöblítés
Hideg vizes előöblítés az utóöblítésből visszanyert vízzel; forró lúgos fő mosás nagynyomású szórófejekkel és automatikus lúgkoncentráció-szabályozással; végül hideg (opcionálisan meleg) vizes utóöblítés.
Alkalmazási terület
Visszaváltós palackok és ládák kisüzemi palackozóknál
Tejüzemi visszaváltós tejes palackok, joghurtos üvegek és italpalackozók formaládái. A gép a visszatöltési körfolyamat központi eleme: a mosott láda a palackokkal együtt közvetlenül a töltősorra mehet.
Méretek és helyigény
4040 × 800 × 1800 mm (be-/kihordó nélkül)
Ládabehúzási magasság 900 mm. Göngyölegtér felőli faláttörés: 600 mm magas × 800 mm széles, 750 mm padlómagassággal – a gép két helyiség (göngyölegtér és töltőtér) közé is telepíthető.
Telepítési követelmények
Elektromos fűtés, víz- és sűrítettlevegő-csatlakozás
Elektromos fűtőbetétek a lúgtankban, hideg vizes hálózati csatlakozás és sűrített levegő a pneumatikus szelepekhez. A pontos csatlakozási értékek a kiválasztott kivitel adatlapja szerint.
Kapcsolódó gépek
Rekesztöltő sorok és palackzárók
A mosott ládák közvetlenül az UNIFLUX SIMULTAN 4/9 vagy CASCADE 20 rekesztöltőkre haladhatnak tovább; a kör a félautomata palackzáróval és címkézéssel zárul – komplett visszatöltési vonal egy kézből.
Modellek és kivitelek
AZT HT2 PRO, ládaformátumra szabva
Az alapgép különböző szabvány-rekeszformátumokhoz konfigurálható; a centrálóelemek és a programok az adott láda- és palacktípushoz készülnek. Egyedi formátumhoz mintaláda szükséges.
Tanúsítások és megfelelőség
CE jelölés, élelmiszeripari környezetre tervezve
CE jelölés a Gépek irányelve szerint; a termékérintkező környezet (mosott palackok) élelmiszeripari üzemi előírásoknak megfelelő kialakítású.
Letölthető dokumentumok és média
Prospektus és gépkönyv – hamarosan
Az AZT HT2 PRO prospektusa, gépkönyve és működés közbeni videója kézi feltöltésre vár. Részletek folyamatban.
